高频介电常数介质损耗测试仪
介电常数介质损耗测试仪特性及意义
一、核心特性
精密测量系统
·采用高频谐振法及电桥法相位差检测技术，通过对比标准电容器与待测样品的电流相位差，计算复介电常数（ε' 和 ε''）及介质损耗角正切（tanδ=ε''/ε'），测量精度可达微伏级信号分辨。
·配备三电极结构（保护电极、测量电极、高压电极），消除边缘效应，确保电场强度接近实际工况（如 IEC 60250 标准要求 1kV/mm）。
宽频与多参数覆盖
·支持频率范围从低频（20Hz）至高频（1MHz），部分型号可扩展至射频范围，满足不同材料的电学特性分析需求。
·同时测量电容、电感、电阻等参数，电容量覆盖范围从 3pF 至 30μF，适用于电容器、绝缘材料及复合材料的性能评估。
智能控制与扩展功能
·集成自动化测试流程，通过 PID 算法实现温度控制（-40℃至200℃），部分型号支持液氮低温扩展，适应环境测试。
·配备大容量存储和数据分析软件，支持数据导出、远程监控及报告生成，提升测试效率。
二、应用意义
材料研发与优化
·通过介电常数（ε）和介质损耗（tanδ）的测量，揭示材料的极化能力、能量损耗特性及微观结构，指导新材料的开发与改性（如纳米复合材料表面处理优化）。
工业质量控制
·在电力系统中，检测绝缘材料（如高压电缆）的介质损耗可预防因温升导致的绝缘层老化或击穿事故，保障设备安全运行。
·优化电容器、电感器等电子元件的介质材料选择，提升高频工作条件下的 Q 值及元件寿命。
科研与标准验证
·研究介电驰豫现象及材料老化机制，通过不同频率和温度下的介电性能分析，揭示材料分子运动规律，为理论模型提供数据支撑。
·验证材料是否符合国际标准（如 IEC 60250），推动行业技术规范的制定与更新。
总结：介电常数介质损耗测试仪通过高精度测量与智能化设计，为材料科学、工业制造及基础研究提供关键数据，是保障材料性能优化和设备安全的核心工具。
电常数测试方法主要分为接触式和非接触式两大类，具体方法及其特点如下：
一、接触式测量法
电容法
·原理：将待测材料作为电容器介质，通过测量电容值计算介电常数。需注意消除边缘电容，常用保护电极技术。
·优点：操作简单、成本低。
·缺点：易受材料厚度和表面粗糙度影响。
·应用：电子材料、绝缘材料等领域。
谐振法（谐振腔法）
·原理：将材料置于微波谐振腔中，通过谐振频率变化计算介电常数。
·优点：精度高。
·缺点：设备昂贵且操作复杂。
·应用：高精度材料检测。
阻抗法
·原理：将材料视为电阻和电容的并联电路，测量阻抗后计算介电常数。
·优点：可减少材料厚度影响。
·缺点：操作复杂度较高。
二、非接触式测量法
.微波法
·原理：分析微波在材料中的反射/透射参数，推导介电常数。
·优点：测量速度快。
·缺点：设备成本高。
电压击穿测试仪，体积表面电阻率测试仪，介电常数介质损耗测试仪，漏电起痕试验仪，耐电弧试验仪，TOC总有机碳分析仪，完整性测试仪，无转子硫化仪，门尼粘度试验机，热变形维卡温度测定仪，简支梁冲击试验机，毛细管流变仪，橡胶塑料滑动摩擦试验机，氧指数测定仪，水平垂直燃烧试验机，熔体流动速率测定仪，低温脆性测试仪，拉力试验机，海绵泡沫压陷硬度测试仪，海绵泡沫落球回弹测试仪，海绵泡沫压缩永九变形试验仪
介电常数介质损耗测试仪的应用领域可分为以下方向：
一、介电常数介质损耗测试仪材料研发与性能优化
新型材料开发：评估陶瓷、聚合物、纳米复合材料等的极化机制与能量损耗特性，指导配方优化（如高聚物通过调整ε值提升耐高温性能）。
老化与失效分析：监测材料在温度、湿度变化下的介电性能演变（如高温下介电常数的非线性变化）。
食品与农业科学：通过介电常数间接检测果蔬含水率、发酵程度，或优化食品干燥、杀菌工艺参数。
二、介电常数介质损耗测试仪电子与电力工业
电容器与绝缘材料：测试聚丙烯薄膜（ε≈2.3）、电解液等介质的介电常数与损耗因数（tanδ<0.005），确保电容器储能效率和稳定性。
高压设备安全评估：检测变压器油、绝缘纸的介质损耗角正切值（tanδ），预防绝缘击穿风险。
电子元器件制造：评估液晶材料、半导体封装材料的介电性能，优化显示响应速度或器件可靠性。
三、介电常数介质损耗测试仪通信与航空航天
射频与微波材料：优化微波基板（如Rogers材料ε≈3.3-6.6）、天线材料的介电常数，提升高频信号传输效率。
及端环境适应性：测试航天器隔热材料、航空复合材料在真空或高辐射环境下的介电稳定性。
四、介电常数介质损耗测试仪工业质检与生产控制
化工与石油行业：检测有机溶剂、聚合物溶液的介电常数，优化涂料干燥性能或油品绝缘等级。
汽车与能源设备：评估电池隔膜、燃料电池电解质的介电特性，确保充放电效率与安全性。
建筑与土木工程：通过介电常数反演路基压实度或监测混凝土结构中的水分分布。
五、介电常数介质损耗测试仪跨领域创新应用
环境监测：利用土壤介电特性分析水土污染程度或预测地质灾害（如岩石介电异常与地震关联性）。
医疗与生物工程：研究生物组织或医用材料的介电响应特性，辅助开发新型传感器或诊断设备。
六、介电常数介质损耗测试仪技术扩展方向
高频电路设计：结合阻抗测试（EIS）分析PCB基板材料的介电常数与信号完整性关系。
储能材料开发：通过介电常数优化聚合物基复合材料，提升超级电容器能量密度。
七、介电常数介质损耗测试仪材料性能评估
介电参数测量：用于测定材料的介电常数（ε）和介质损耗角正切值（tanδ），为评估绝缘材料、陶瓷、复合材料等电学特性提供核心数据。
性能优化支持：通过分析介电参数与材料微观结构的关系，指导改进材料配方及生产工艺，提升耐压、绝缘或高频适应性等性能。
八、介电常数介质损耗测试仪行业应用场景
电力与电子工业：检测电力设备绝缘材料（如电缆、变压器套管）的介电性能，保障电网安全运行；评估电子元器件基板材料的信号传输稳定性。
科研与教育：作为高校、科研机构实验室的基础设备，用于新型功能材料（如微波介质陶瓷、高分子复合材料）的研发及教学实验。
工业质检：在陶瓷电容器制造、高频通信材料生产等领域，用于产品出厂前的介电性能合规性检测。
九、介电常数介质损耗测试仪扩展功能应用
多参数测量：部分高极型号可同步测量电容、电感、Q值等参数，支持对电路元件特性及高频传输线阻抗的全面分析。
宽频段适用：通过谐振法（MHz级）或传输线法（GHz级）等不同原理，满足从低频绝缘材料到高频微波基板的多场景测试需求。

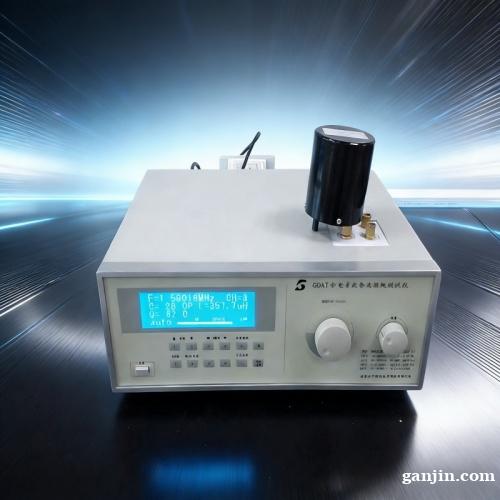

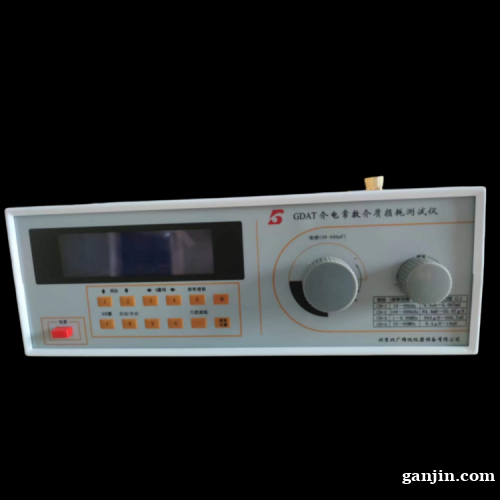

技术特征示例典型设备如GDAT，BQS系列，支持17-240pF电容调节、1pF-25nF直接测量及1-1023的Q值范围，具备自动换档和数字频率锁定功能，确保在10kV高压下仍能保持±0.5%的测量精度
电压击穿测试仪，体积表面电阻率测试仪，介电常数介质损耗测试仪，漏电起痕试验仪，耐电弧试验仪，TOC总有机碳分析仪，完整性测试仪，无转子硫化仪，门尼粘度试验机，热变形维卡温度测定仪，简支梁冲击试验机，毛细管流变仪，橡胶塑料滑动摩擦试验机，氧指数测定仪，水平垂直燃烧试验机，熔体流动速率测定仪，低温脆性测试仪，拉力试验机，海绵泡沫压陷硬度测试仪，海绵泡沫落球回弹测试仪，海绵泡沫压缩永九变形试验仪
变压器介损测试仪（介质损耗因数测试仪）主要用于测量变压器绕组、套管等设备的介质损耗角正切值（tanδ）及等效电容，其工作原理与接线方法如下：
一、核心工作原理
交流阻抗法
通过施加特定频率（如50Hz或异频45Hz/55Hz）的交流电压，测量绝缘介质在电场作用下的极化与损耗现象，计算电流与电压的相位差以确定tanδ。
电桥平衡原理
采用西林电桥结构，将标准电容与试品电容构成平衡电路，调节电桥参数直至电流平衡，通过比例关系直接读出tanδ值和电容量。
数字化测量
现代仪器通过高速A/D转换器采集电压、电流波形，利用FFT算法提取相位差，结合电容模型计算介质损耗参数。
二、接线方法与适用场景
（一）正接法（常规测试）
适用场景：试品低压端对地绝缘（如变压器绕组、套管主绝缘）。
接线步骤：
高压输出线（红色）芯线接试品高压端（如绕组短接点），屏蔽层接地；
CX输入线（黑色）芯线接试品低压端（如套管末屏），屏蔽线接地或悬空；
非被试绕组及铁芯接地，保持试品与地绝缘良好。
注意：HV与CX的芯线与屏蔽线严禁短路，否则无法采样。
（二）反接法（特殊接地场景）
适用场景：试品低压端直接接地无法绝缘（如末屏对地绝缘电阻异常）。
